Helix DSP.3S – 8-Kanal Signalprozessor

HELIX DSP.3S

DSP-Standard neu definiert

Der HELIX DSP.3S ist unsere neue Definition des Standards für digitale Signalprozessoren. Kontinuierlich weiterentwickelt, präsentiert dieser 8-Kanal DSP zahlreiche Detailverbesserungen. Neben dem obligatorischen optischen Digitaleingang ermöglicht nun ein zusätzlicher koaxialer Digitaleingang beste Voraussetzungen für den Anschluss von HighResolution-Signalquellen mit bis zu 192 kHz Samplingfrequenz.

Fortschrittlichste Technik für das ultimative High-Res Klangerlebnis

Der 64 Bit Audio DSP der neuesten Sigma350-Generation und eine durchgängige, native Signalverarbeitung mit 96 kHz Abtastrate sowie die AD- und DA-Signalwandler von BurrBrown sorgen für beeindruckende Klangqualität. Damit ist der DSP.3S perfekt zur Verarbeitung von High-Res Audiosignalen mit einer Audiobandbreite bis über 40 kHz gerüstet.

ACO – Advanced 32 Bit CoProcessor-Plattform

Selbstredend ist der DSP.3S mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.

Praxisgerechte Ausstattung für optimale Konnektivität

Die durchdachte Ausstattung des DSP.3S bietet alles für einen einfachen Anschluss an Werksradios oder mehrkanalige Werks-Soundsysteme. Neben dem intelligenten Highlevel-Eingang mit ADEP.3-Schaltkreis gehören ein optischer und nun auch ein koaxialer Digitaleingang, ein Auto Remote-Schalter sowie der HEC-Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming etc. ebenso zur Basisausstattung. Doch damit nicht genug – Im Zuge der Überarbeitung hielt auch der neue Smart Control Port (SCP) Einzug in den DSP.3S. Dieser erlaubt den multifunktionalen Anschluss von Zubehörprodukten und übernimmt nun sogar deren komplette Stromversorgung. Die solide Bauweise sowie die Einrastfunktion garantieren eine stabile Verbindung, beugen Kabel- & Steckerschäden vor und erleichtern so platzsparende Einbaukonzepte.

Konzentration auf das Wesentliche

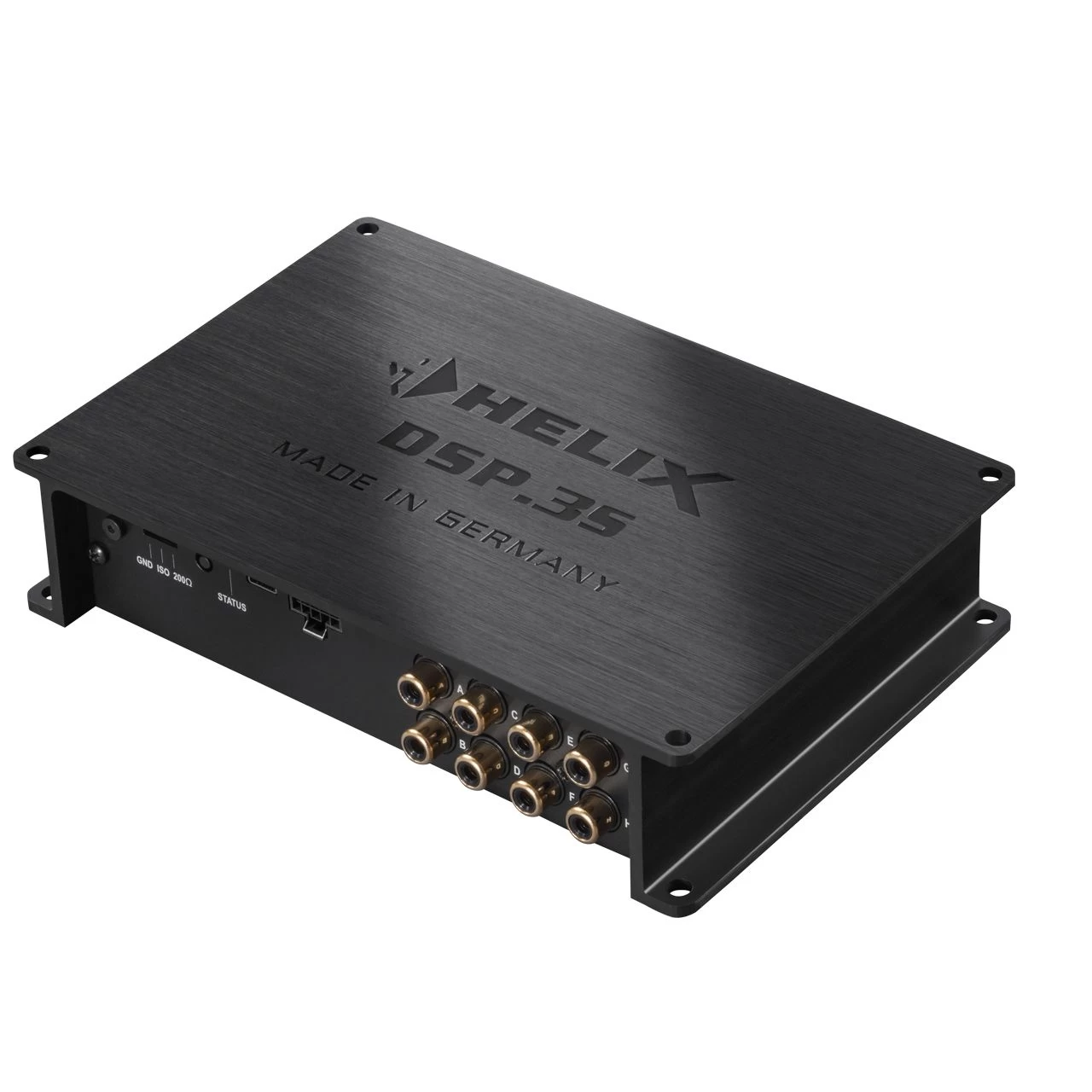

HELIX-typisch, klar und sehr kompakt – in puncto Design bietet der DSP.3S ideale Voraussetzungen für eine schnelle und einfache Integration.

DSP PC-Tool – Feintuning für höchste Ansprüche

Ohne Frage ist der HELIX DSP.3S gewohnt einfach über unsere professionelle und zugleich sehr anwenderfreundliche DSP PC-Tool Software konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen dabei keinerlei Wünsche offen und garantieren so eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen.



Features



• Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung und 1,2 Mrd. MAC Operationen pro Sekunde
• High Resolution Audiobandbreite bis über 40 kHz für unübertroffene Klangqualität
• AD- und DA-Signalwandler von BurrBrown
• Advanced CoProcessor (ACO) für erweiterten Funktionsumfang
  • Input Signal Analyzer (ISA) und InputEQ
  • DSP Soundeffekte (SFX) wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr
  • 10 interne Speicherplätze für Sound Setups
• Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis und automatischer Einschaltung
• Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format
• Kompakter, zukunftssicherer Smart Control Port (SCP)
• HELIX Extension Card Steckplatz (HEC Slot) für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
• Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX
• Optimale Signalführung und Stromversorgung für eine ausgezeichnete Klangqualität
• „Ground Lift“-Schalter zur Vermeidung von Masseschleifen
• Kompakte Abmessungen für eine problemlose Integration
• Einfachste Konfiguration über die intuitive DSP PC-Tool V4 Software



Technische Daten

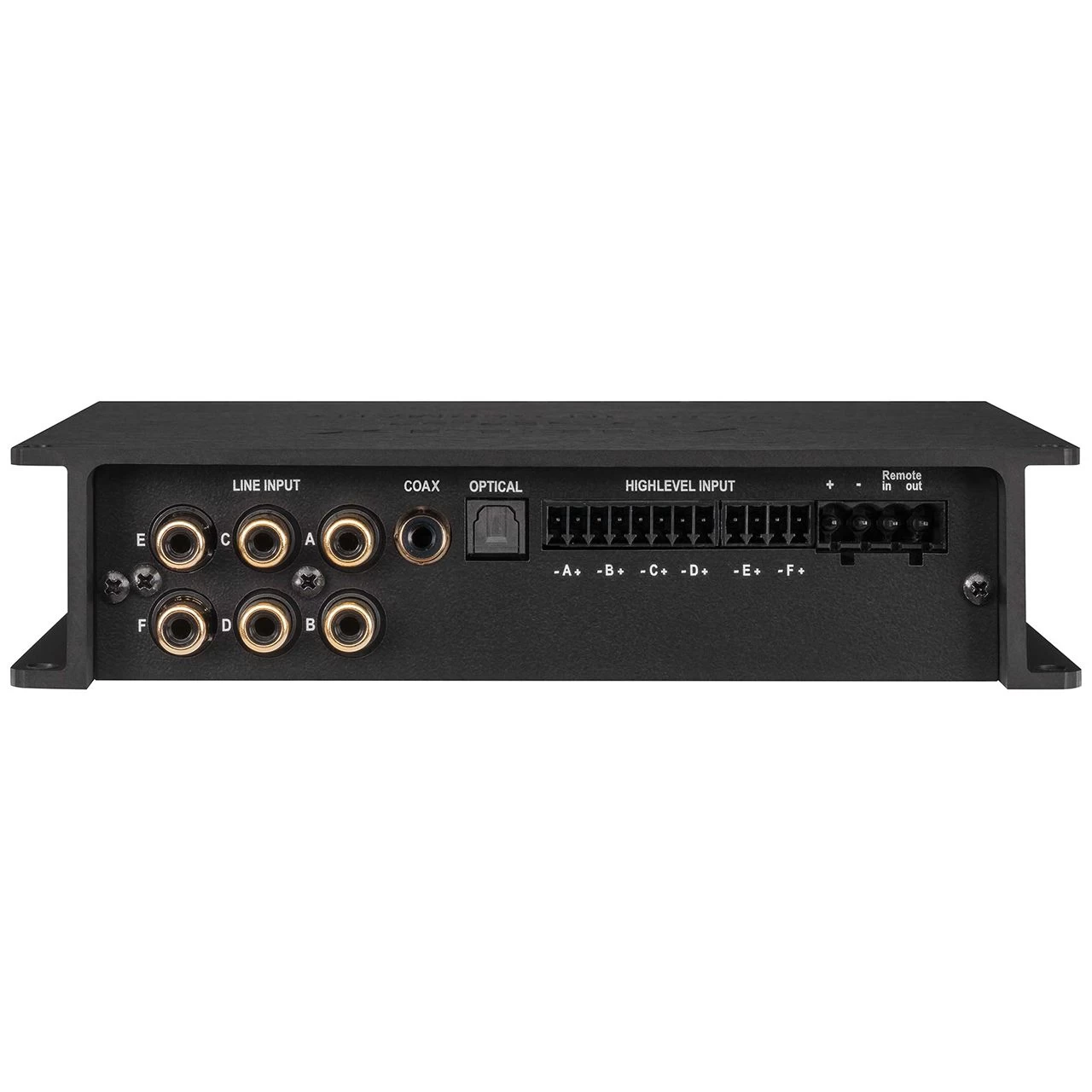

• Eingänge
  • 6 x Cinch
  • 6 x Hochpegel-Lautsprechereingang
  • 1 x Optisch SPDIF-Format (12 – 96 kHz)
  • 1 x Koaxial SPDIF-Format (12-192 kHz)
  • 1 x Remote In
• Eingangsempfindlichkeit
  • Cinch 2 – 4 Volt
  • Hochpegel 5 – 11 Volt

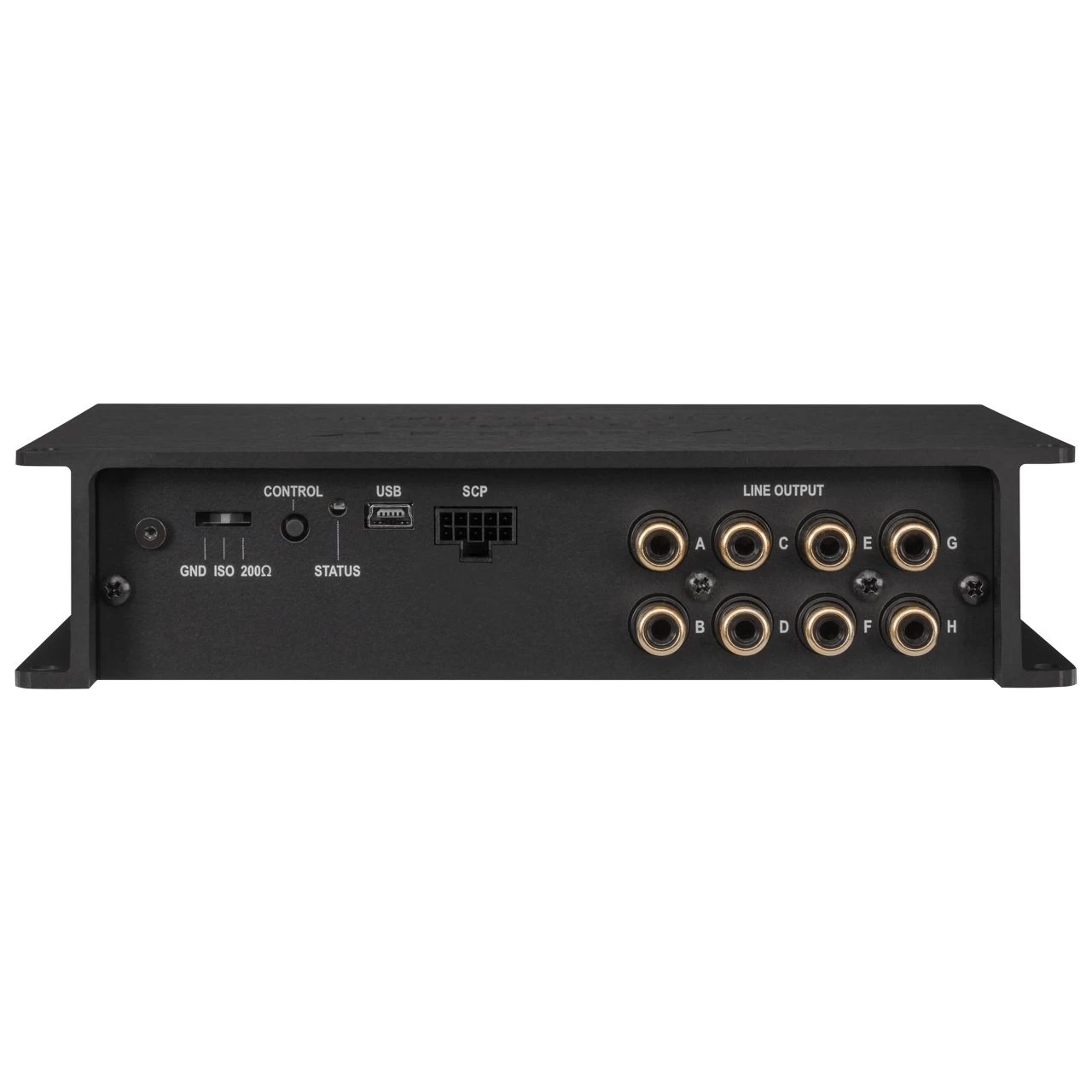

• Ausgänge
  • 8 x Cinch
  • 1 x Remote Out
• Ausgangsspannung 6 Volt
• Frequenzbereich 10 Hz – 44.000 Hz
• DSP Auflösung 64 Bit
• DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
• Abtastrate 96 kHz
• DSP Typ Audio Signalprozessor
• Signalwandler
  • A/D: BurrBrown
  • D/A: BurrBrown
• Signal- / Rauschabstand Digitaleingang 112 dB (A-bewertet)
• Signal- / Rauschabstand Analogeingang 107 dB (A-bewertet)
• Klirrfaktor (THD+N) Digitaleingang 0,0008 % Klirrfaktor (THD+N) Analogeingang 0,002 %
• Intermodulationsverzerrungen Digitaleingang 0,003 %
• Intermodulationsverzerrungen Analogeingang 0,005 %
• Übersprechen > 90 dB
• Betriebsspannung 9,6 – 17 Volt (max. 5 Sek. bis hinab zu 6 Volt)
• Leistungsaufnahme DC 12 V ⎓ 3 A max.
• Stromaufnahme 450 mA
• Max. Remote-Ausgangsstrom 500 mA
• Zusätzliche Features
  • HEC Slot
  • Masseschalter
  • Smart Control Port
  • 32 Bit CoProcessor
  • ADEP.3-Schaltkreis
  • Auto Remote-Schalter
• Abmessungen (H x B x T) 40 x 177 x 120 mm



Lieferumfang



• 1 x Signalprozessor DSP.3S
• 1 x Control Input-to-SCP Adapter
• 1 x USB Kabel
• 1 x Befestigungsmaterial
• 1x Bedienungsanleitung

Menge: 1 Stück Gehäusefarbe: Schwarz Kanäle: 8 Produktgruppe: Signalprozessor Verstärkermerkmale: DSP integriert
