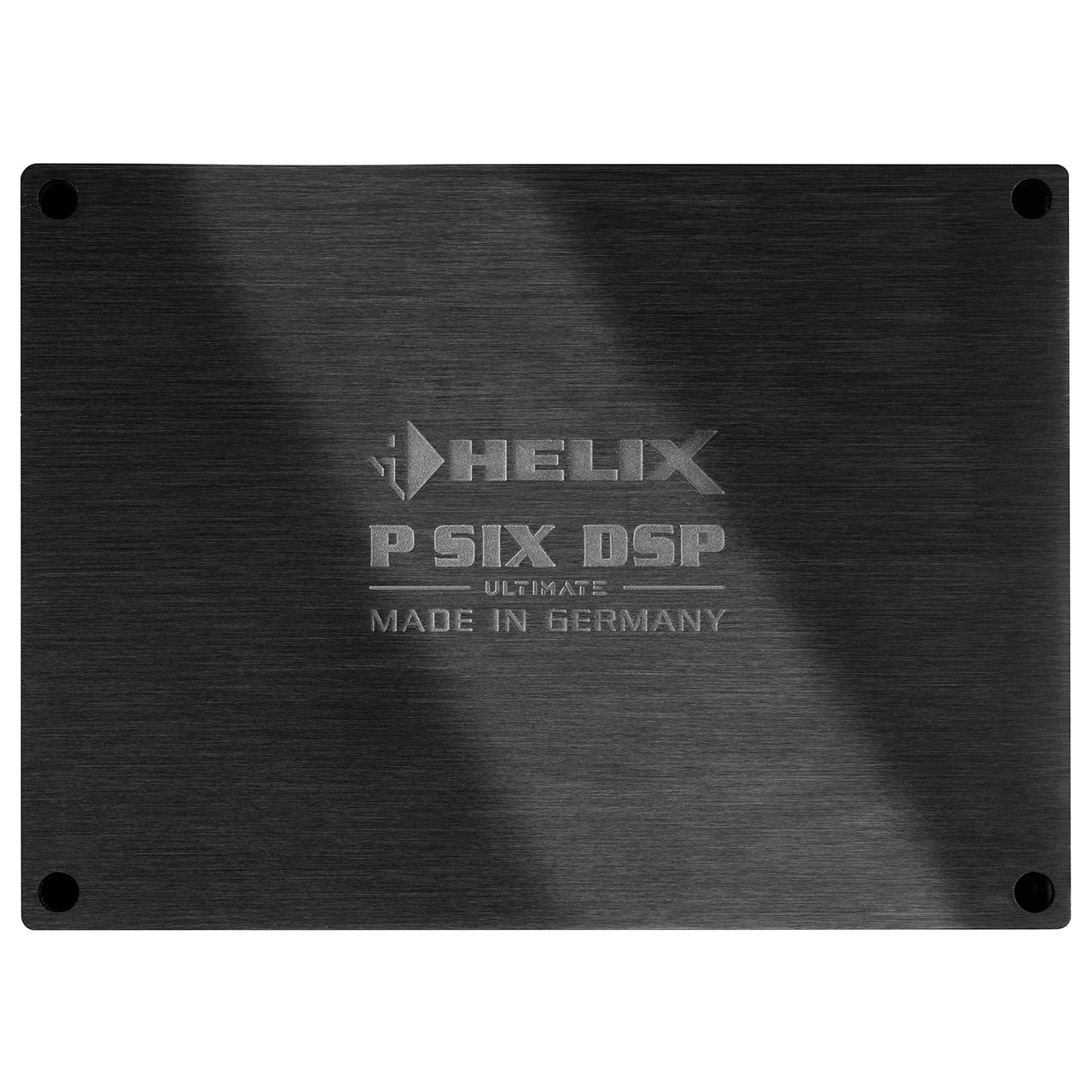

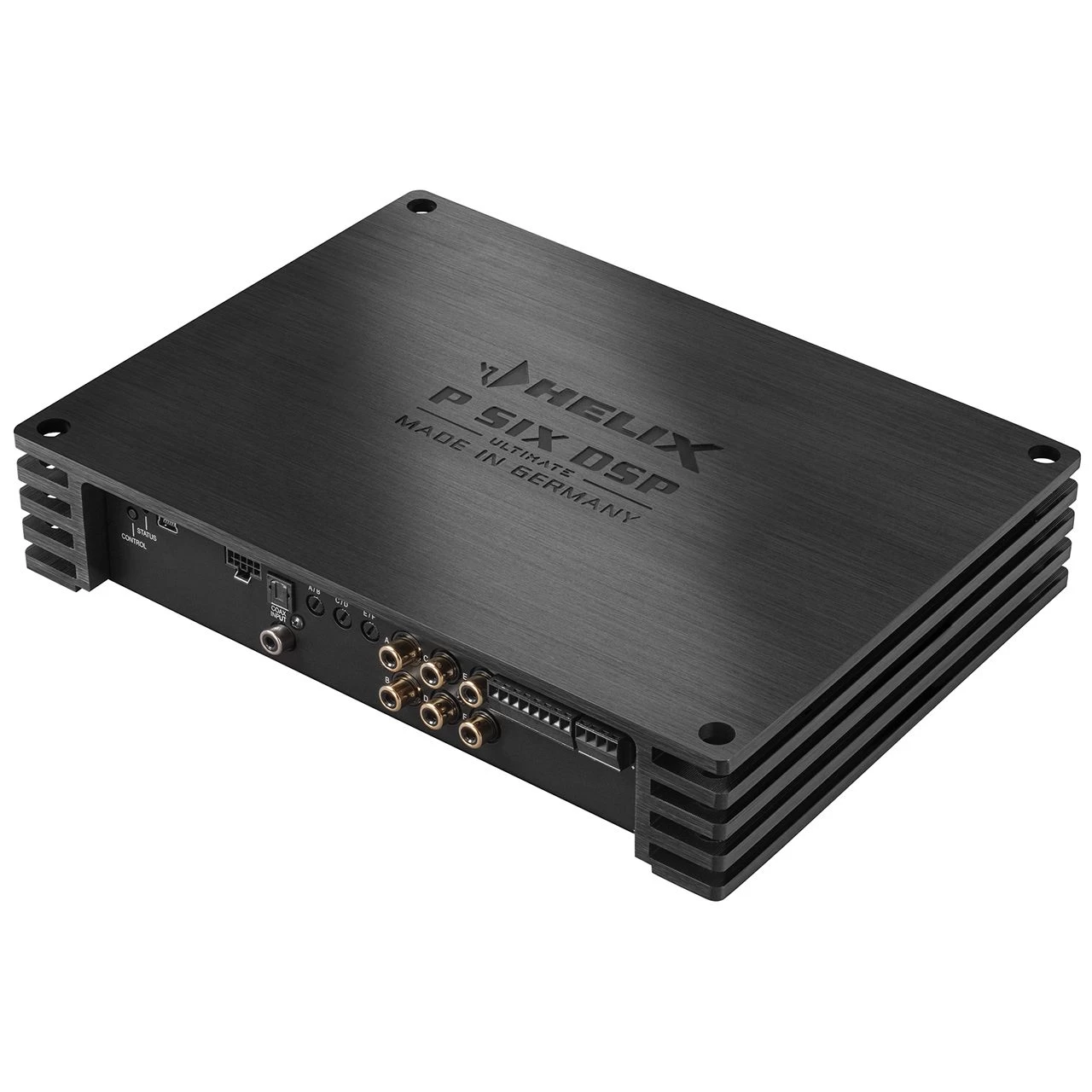

Helix P SIX DSP ULTIMATE – 6-Kanal Verstärker

HELIX P SIX DSP ULTIMATE



Features







• Bis zu 285 W RMS Maximalleistung pro Kanal an 2 Ω
• Ultra HD Class D-Konzept – kombiniert die exzellenten Klangeigenschaften der Class AB ­ Technologie mit der Effizienz eines Digitalverstärkers
• TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde
• AD- und DA-Signalwandler von BurrBrown
• VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
• ACO – Advanced CoProcessor für erweiterten Funtkionsumfang
  • ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
  • Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Ausgangs-Equalizer
  • SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
• Hochbelastbarer 6-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
• Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format
• Vier Cinch-Ausgänge mit maximal 3 Volt Ausgangsspannung
• Optischer Digitalausgang im SPDIF-Format (96 kHz)
• Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
• HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
• Automatic Remote-Schalter
• Start-Stopfähigkeit bis hinab zu 6 Volt Versorgungsspannung
• Extrem kompakte Abmessungen und minimale Wärmeentwicklung dank sehr hohem Wirkungsgrad

Spezielle Features

Ultra HD Class D Verstärker-Technologie

Im Vergleich zu herkömmlichen Class D Verstärkern erzielt dieses Konzept durch eine ausgeklügelte Gegenkopplung einen ausgedehnten Frequenzgang bis über 40 kHz bei gleichzeitig reduziertem Klirrfaktor. Das Resultat: die Klangqualität eines Class AB Verstärkers kombiniert mit der Effizienz von Class D Konzepten.

TwinDSP Power

Die P SIX DSP ULTIMATE beherbergt gleich zwei der leistungsfähigsten 64 Bit Audio-DSP‘s von Analog Devices mit einer extremen Gesamt-Rechenleistung von 2,4 Milliarden MAC Operationen pro Sekunde.

Das TwinDSP Power-Konzept macht die zwölf getrennt prozessierbaren Kanäle und die Vielzahl der neuen Soundfeatures in Kombination mit der hohen Abtastrate von 96 kHz (aus der eine Audiobandbreite bis über 40 kHz resultiert) erst möglich.

Ready for 24 V

Die P SIX DSP ULTIMATE ist nicht nur für den Einsatz an 12 V-Bordnetzen geeignet, sondern kann ohne jegliche Änderungen oder Einstellungen am Gerät auch an 24 Volt-Bordnetzen, wie sie z.B. im LKW-Bereich üblich sind, betrieben werden. Die Leistungsdaten der P SIX DSP ULTIMATE sind für beide Betriebsmodi identisch. Somit ist maximale Flexibilität für alle erdenklichen Einsatzzwecke gegeben.

ACO – Advanced 32 Bit CoProcessor

Die P SIX DSP ULTIMATE verwendet einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Dieser übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups.

Doch ACO bietet noch viel mehr – neben einem kanalgetrennten Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios und fantastischen Soundeffekten wie Augmented Bass Processing oder RealCenter gibt es nun die revolutionäre TuneEQ Funktion zum automatisierten Einstellen der Ausgangs-Equalizer.

Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil in der P SIX DSP ULTIMATE stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die P SIX DSP ULTIMATE auch beim Motorstart voll funktionsfähig bleibt.

Power Save Modus

Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt es, die Leistungsaufnahme der P SIX DSP ULTIMATE (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der P SIX DSP ULTIMATE sowie der Remote-Ausgang abgeschaltet und damit die Stromaufnahme deutlich reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über, sobald ein Musiksignal an seinem Eingang anliegt. Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Automatic Digital Signal Detection



Die P SIX DSP ULTIMATE erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und den Digitaleingängen. Sobald ein Audiosignal am Optical Input oder Coax Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.



DSP Features







TuneEQ

TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.

„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.

Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.





Technische Daten



• Leistung RMS bei 4Ohm – 6 x 120 Watt
• Leistung RMS bei 2Ohm – 4 x 230 Watt
• Max. Leistung pro Kanal* – Kanal A – F: bis zu 145 Watt RMS 4 Ohm Kanal C – F: bis zu 285 Watt RMS 2 Ohm
• Verstärkertechnologie – Ultra HD Class D

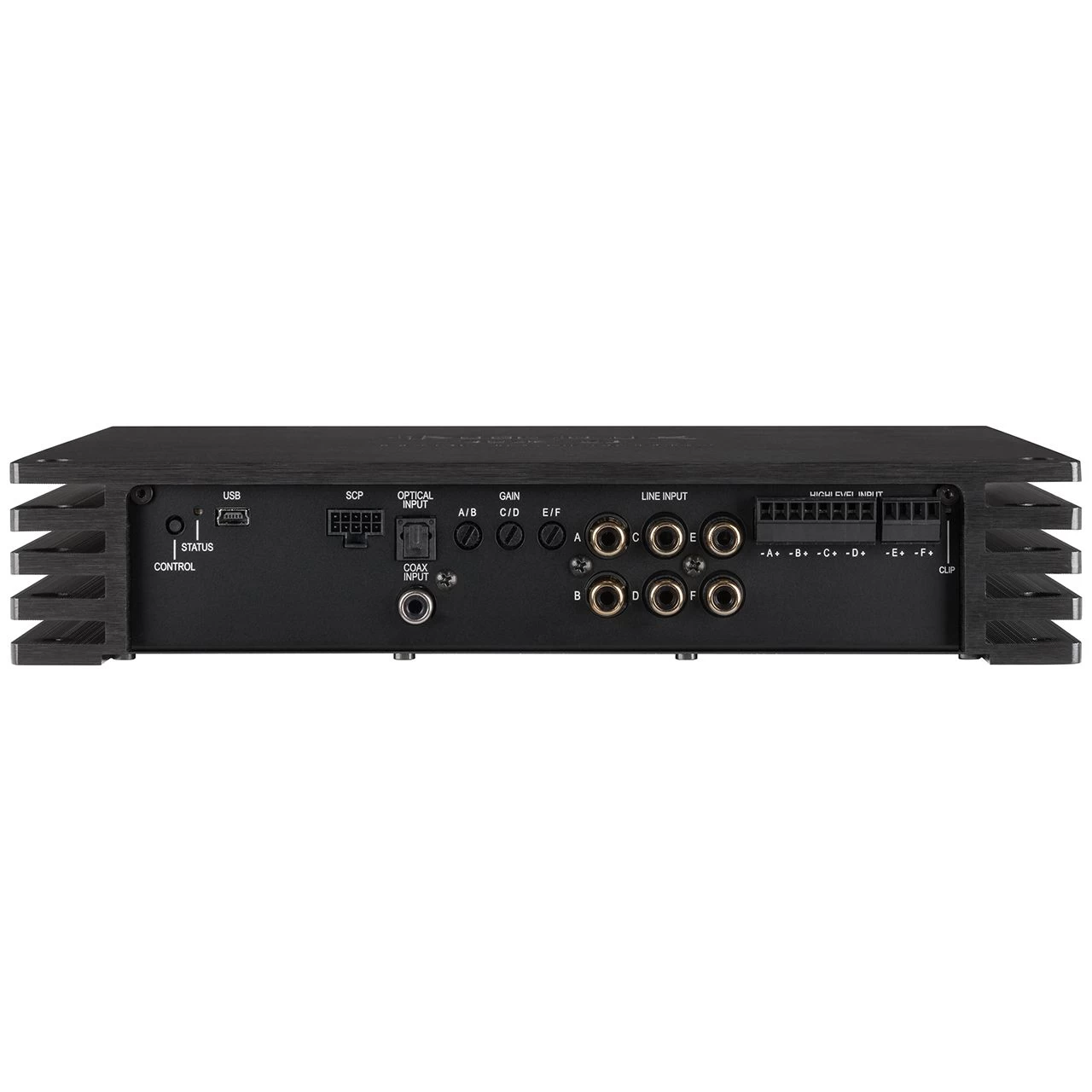

• Eingänge – 6 x Cinch 6 x Hochpegel-Lautsprechereingang 1 x Optisch SPDIF (12 – 96 kHz) 1 x Koaxial SPDIF (12 – 192 kHz) 1 x Remote In
• Eingangsempfindlichkeit – Cinch 1 – 4 Volt oder 4 – 8 Volt Hochpegel 4 – 16 Volt oder 8 – 32 Volt
• Eingangsimpedanz Cinch – 13 kOhm
• Eingangsimpedanz Highlevel – 9 – 33 Ohm mit ADEP.3

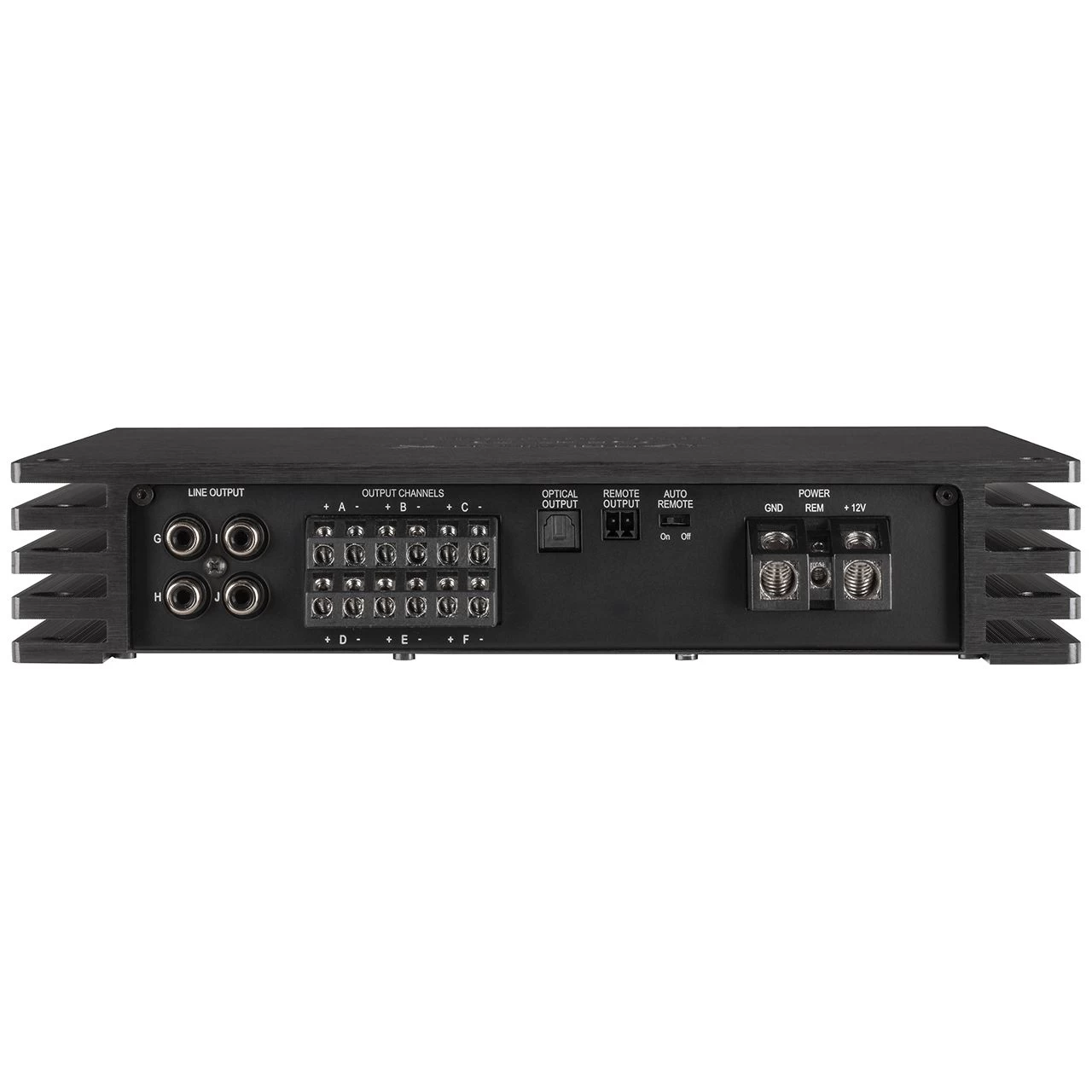

• Ausgänge – 6 x Lautsprecherausgang 4 x Cinch 1 x Optisch SPDIF (96 kHz) 2 x Remote Out
• Ausgangsspannung Cinch – 3 Volt
• Frequenzbereich – 10 Hz – 44.000 Hz
• DSP Auflösung – 64 Bit
• DSP Rechenleistung – 2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde)
• Abtastrate – 96 kHz
• DSP Typ – 2 x Audio Signalprozessor
• Signalwandler – A/D: BurrBrown D/A: BurrBrown
• Signal- / Rauschabstand Digitaleingang – 108 dB (A-bewertet)
• Signal- / Rauschabstand Analogeingang – 102 dB (A-bewertet)
• Klirrfaktor (THD) – 0,004 %
• Dämpfungsfaktor – > 100
• Betriebsspannung – 10,5 – 32 Volt (max. 5 Sek. bis hinab zu 6 Volt)
• Leistungsaufnahme – DC 12 / 24 V ⎓ 65 A max.
• Leerlaufstromaufnahme – 1350 mA
• Max. Remote-Ausgangsstrom – 500 mA
• Sicherung – 3 x 20 A LP-Mini-Stecksicherung
• Zusätzliche Features – 32 Bit CoProcessor, HEC Slot, ADEP-Schaltkreis, Auto Remote-Schalter, Smart Control Port





Lieferumfang



1. 1 x Verstärker HELIX P SIX DSP ULTIMATE
2. 1 x Contol Input-to-SCP Adapter
3. 1 x USB Kabel
4. 2 x Inbusschlüssel
5. 1 x Befestigungsmaterial
6. 1 x Bedienungsanleitung





Menge: 1 Stück Gehäusefarbe: Schwarz Impedanz (in Ohm): 2,0, 4,0 Kanäle: 6 Produktgruppe: Verstärker Verstärkermerkmale: 24V geeignet, DSP integriert, High-Level-Input
