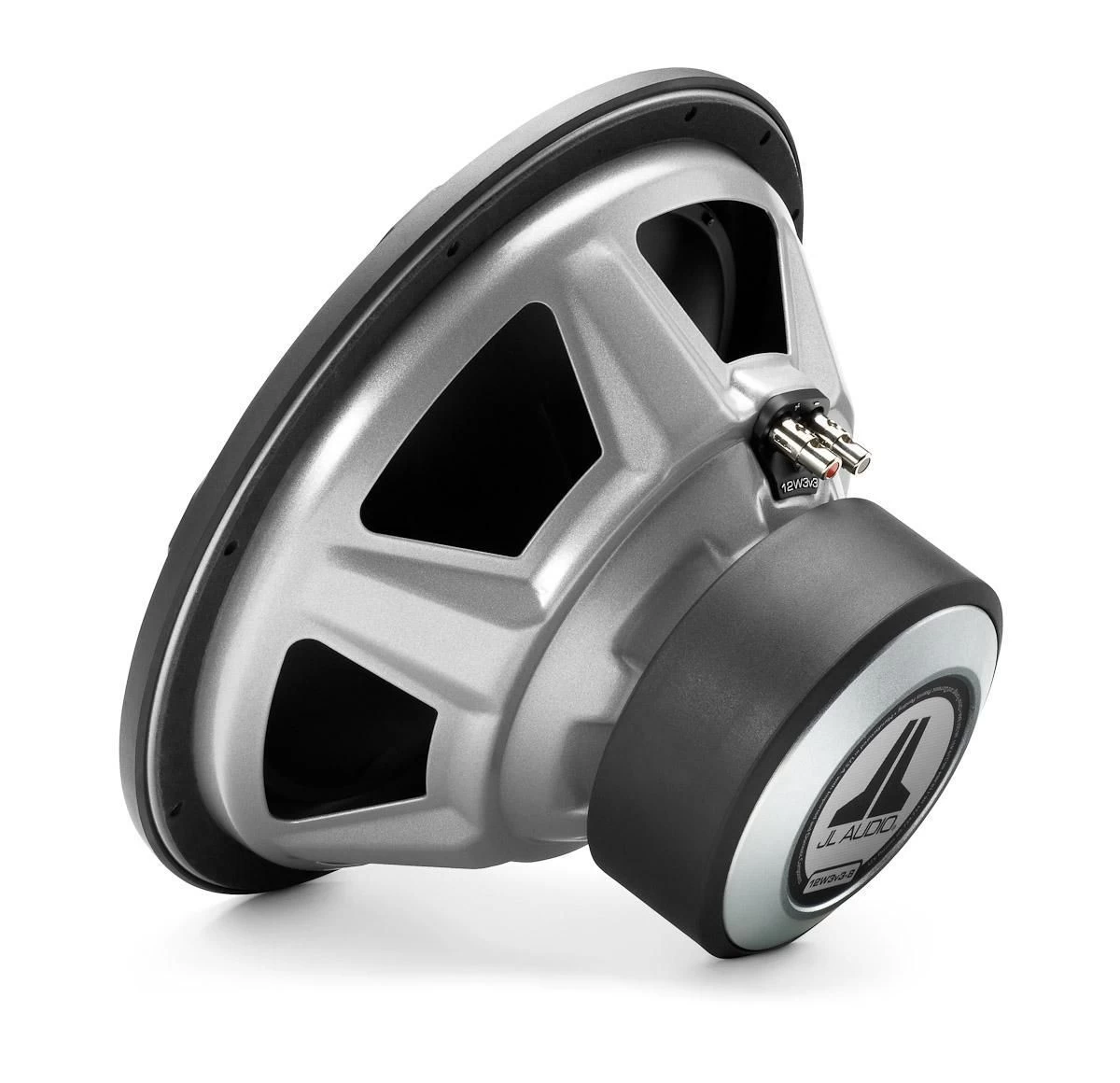

JL AUDIO 12W3v3-4 – 30cm Subwoofer

12W3v3-4

W3v3 12-Zoll-Subwoofer-Treiber (500 W, 4 Ohm)

Dieser leistungsstarke 12-Zoll-Treiber bietet eine leistungsstarke Leistung und erstklassige Klangqualität in Anwendungen mit mittlerer Leistung. Für den 12W3v3 werden mehrere exklusive JL Audio-Technologien und proprietäre Montagetechniken verwendet, um die Linearität und Zuverlässigkeit zu verbessern.

Der 12W3v3-4 wird am besten mit Verstärkerleistung im Bereich von 150W bis 500W eingesetzt und ist für den Betrieb in einem kompakten 1.125-Kubikmeter optimiert. ft. (31,8 l) geschlossenes Gehäuse oder 1,75 cu. (49,6 l) Portiertes Gehäuse.

Allgemeine Spezifikation

• Dauerleistung(RMS): 500 W
• Empfohlene Verstärkerleistung (RMS): 150 – 500 W
• Nennimpedanz (Znom) 4 Ohm

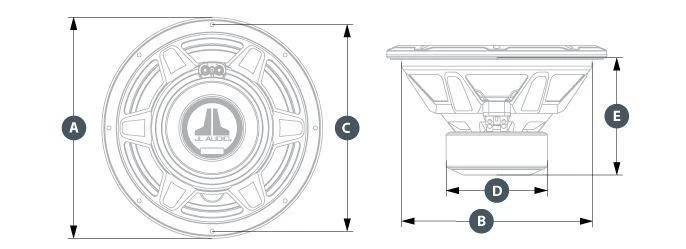

Physikalische Spezifikationen (Bild 3)

• Nenndurchmesser: 12,0 Zoll / 300 mm
• Gesamtdurchmesser (A): 318 mm
• Durchmesser der Befestigungsbohrung (B): 11.0625 Zoll / 281 mm
• Lochkreis-Durchmesser (C): 297 mm
• Motoraußendurchmesser (D): 140 mm (5,5 Zoll)
• Einbautiefe (E): 6,65 Zoll / 169 mm
• Verschiebung des Fahrers: 0,071 cu ft / 2,01 l
• Nettogewicht: 14,5 lb / 6,58 kg

Parameter

• Freie Luft Resonanz (Fs): 26,72 Hz
• Elektrisches „Q“ (Qes): 0,472
• Mechanisches „Q“ (Qms): 7,572
• Gesamtlautsprecher “Q” (Qts): 0,444
• Gleichwertige Erfüllung (Vas): 2,844 cu ft / 80,54 l
• Lineare Exkursion (Xmax) * : 0,510 Zoll / 13,0 mm
• Referenzeffizienz (nein): 0,31%
• Wirkungsgrad (1 W / 1 m) ** : 87,15 dB SPL
• Effektiver Kolbenbereich (Sd): 80.600 m² in / 0,0520 m²
• Gleichstromwiderstand (Re): 3,563 Ohm

* Die Xmax-Spezifikationen werden über die Einweg-Schwingspulenüberhangmethode ohne Korrekturfaktoren abgeleitet.

** Der Wirkungsgrad (1 W / 1 m) ist kein genauer Indikator für die Ausgangsleistung eines Subwoofers und sollte nicht als Vergleich mit anderen Subwoofern verwendet werden, um zu bestimmen, welcher „lauter“ ist.

Versiegelte Gehäusespezifikationen (Bild 4)

• Wandstärke: 0,75 Zoll / 19 mm
• Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
• Volumen (Netto Int.): 1,125 cm 3 / 31,8 l
• Außenbreite (W): 533 mm (21 Zoll)
• Außenhöhe (H): 14 Zoll / 356 mm
• Außentiefe (D): 10 Zoll / 254 mm
• F3: 43,7 Hz
• Fc 50,2 Hz
• Qtc 0,83

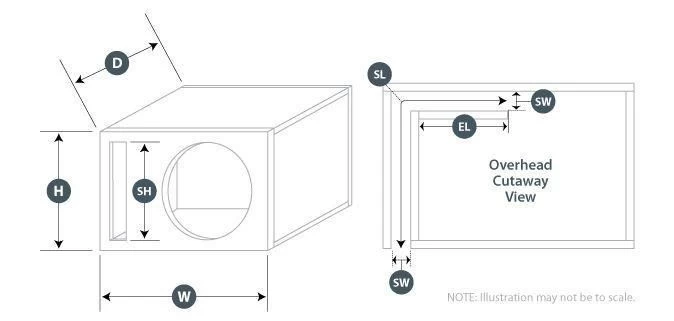

Portierte Gehäusespezifikationen (Bild 5)

• Wandstärke: 0,75 Zoll / 19 mm
• Dicke der vorderen Schallwand: 0,75 Zoll / 19 mm
• Volumen (Netto Int.): 1,75 cu ft / 49,6 l
• Außenbreite (W): 29 Zoll / 737 mm
• Außenhöhe (H): 14 Zoll / 356 mm
• Außentiefe (D): 12,625 Zoll / 321 mm
• Interne Steckplatzbreite (SW): 1,375 Zoll / 35 mm
• Interne Steckplatzhöhe (SH): 318 mm
• Interne Steckplatzlänge (SL): 26,8125 Zoll / 681 mm
• Anschlussverlängerungslänge (EL): 343 mm
• Stimmfrequenz (Fb): 30 Hz
• F3: 35 Hz

Hinweise zum Gehäuse

* Bei den oben aufgeführten Empfehlungen für die Gehäuse handelt es sich um Außenmaße, bei denen Material mit einer Dicke von 19 mm (19 mm) verwendet wird. Wenn Sie Material mit einer Dicke von 0,625 Zoll (16 mm) verwenden, ziehen Sie von jeder Abmessung 0,25 Zoll (6,5 mm) ab. Verwenden Sie kein Material mit einer Dicke von weniger als 16 mm, da dies die Steifigkeit des Gehäuses beeinträchtigen kann.

* Alle oben aufgeführten Gehäusevolumina sind interne Netto-Volumes! Um das endgültige Brutto-Innenvolumen zu erhalten, müssen Treiberverschiebung, Portverschiebung und Stützverschiebung hinzugefügt werden. Alle obigen Gehäuseabmessungen haben dies bereits berücksichtigt.

* Wenn Sie mehrere Subwoofer in einem gemeinsamen Gehäuse verwenden, müssen Sie die Abmessungen des Gehäuses und des Ports neu berechnen. Wenden Sie sich an Ihren autorisierten JL Audio-Händler oder den technischen Support von JL Audio.

* Wir empfehlen die Verwendung dieses Lautsprechers in einem zweifach verstärkten System unter Verwendung hochwertiger Satellitenlautsprecher und eines hochwertigen Verstärkers. Die Verwendung dieses Subwoofers mit einer passiven Frequenzweiche (Spule) wird nicht empfohlen, da diese Art von Gerät die Leistung beeinträchtigt.

* Alle Angaben können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweis

Längerer Kontakt mit Schalldruckpegeln von mehr als 100 dB kann zu dauerhaftem Hörverlust führen. Dieser Hochleistungslautsprecher kann diesen Pegel überschreiten. Bitte üben Sie sich in der Bedienung zurück, um Ihre Fähigkeit zu wahren, seine Treue zu genießen.

Bei der Installation eines Subwoofers in Ihrem Fahrzeug ist es äußerst wichtig, das Gehäuse fest zu sichern. Wir empfehlen, das Gehäuse mit Unterlegscheiben mit großem Durchmesser zur Verstärkung durch das Metall der Bodenwanne oder den Rahmen des Fahrzeugs zu schrauben. Wenn ein Gehäuse nicht fest angebracht ist, kann es bei einer Kollision zu einem Projektil werden. Dies ist besonders wichtig bei einem Fließheck, Kombi, Sportwagen oder Transporter.

Menge: 1 Stück Durchmesser (in cm): 30,0 Impedanz (in Ohm): 4,0 Leistung RMS (in Watt): 500 Produktgruppe: Subwoofer Subwoofermerkmale: Wooferchassis (ohne Gehäuse)
